Technik für den aprs-Sender auf aliexpress kaufen
Dazu gebe ich hier die originale Artikelbeschreibung von aliexpress an und den
entsprechenden Link. Falls der Link nicht mehr aktuell ist, kann man immer noch
nach dem Namen suchen.
Falls ihr bessere Preise oder Produkte findet, dann sagt mir bitte Bescheid.

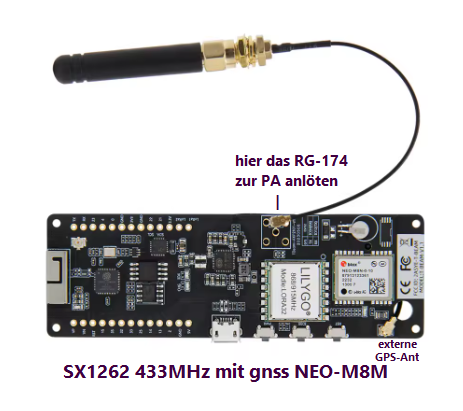

LoRa-Sende Modul für 433,775 MHz mit GPS NEO-M8M

LILYGO® TTGO T-Beam esp32 lora entwicklungs board 433mhz 868mhz 915mhz 923mhz
sx1278 sx1262 sx1276 gps modul NEO-6M gnss NEO-M8M - 54,99 €

https://de.aliexpress.com/item/1005005252748010.html?spm=a2g0o.order_list.order_list_main.
33.74f45c5f4ivLhh&gatewayAdapt=glo2deu

Die Verpackung, mit dem das Modul geliefert wurde, kann als ständiges Gehäuse für das Modul und
die extra Antenne benutzt werden. Der 3,3V Spannungswandler passt nicht mir rein und kann
irgendwo in der Leitung zu den 12V eingebaut werden. Das RG-174-Kabel von der 433,775 MHz -
Antenne soll direkt, wie auch die 3,3V,  auf das Modul für bessere Stabilität gelötet werden.

porgrammieren nur mit einem usb-Kabel mit dem Chrome-Bowser auf
https://richonguzman.github.io/lora-tracker-web-flasher/installer.html

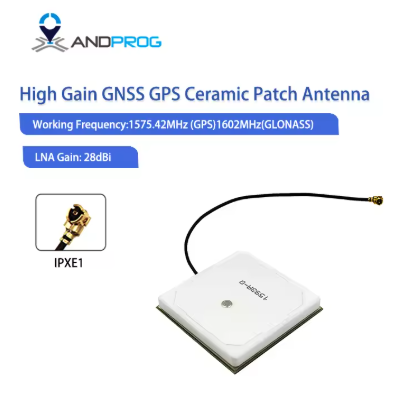

bessere extra Antenne für GNSS-Multiempfang

28dB Hochleistungs-GNSS-GPS-Keramik-Patchantenne, Interne GPS-GLONASS-Antenne
mit IPX-Anschluss für IOT M2M  - 7,19 €

https://de.aliexpress.com/item/1005002340568756.html?spm=a2g0o.order_list.order_list_main.
161.73095c5fOnvVkM&gatewayAdapt=glo2deu


effektiver Spannungswandler auf 3,3V - direkt an den 3,3V-Pin vom Modul löten

DC zu DC 6-72V 12V 24V 36V 48V 60V zu 3,3V 3,7V 4,2V 6V 7,5V 9V
Step-Down-Modul Stromwandler 1A 3A 5A Mini-Buck-Konverter - 10,19 €

https://de.aliexpress.com/item/4000764834254.html?spm=a2g0o.order_list.order_
list_main.196.73095c5fOnvVkM&gatewayAdapt=glo2deu

oder

Man kann aber auch den 5V-Pin vom Modul nehmen, falls man den Akku nutzen möchte.
So wird auch ohne 12V gesendet, was mit Endstufe wirkungslos wäre. Beim wieder
einschalten der 12V fließt dann ein höherer Ladestrom für den Akku.
Zusätzlich ist der analoge Spannungswandler für die 3,3V ständig in Funktion und erzeugt Wärme.

DC-zu-DC-Konverter, Step-Down-Abwärtsregler, 12 V auf 5 V, 3 A, 15 W, Auto-Monitor,
Blumenerde, wasserdichte Stromversorgung, 46 mm x 27 mm x 14 mm

https://de.aliexpress.com/item/4001035733954.html?spm=a2g0o.order_list.order_list_main.
296.73095c5fOnvVkM&gatewayAdapt=glo2deu

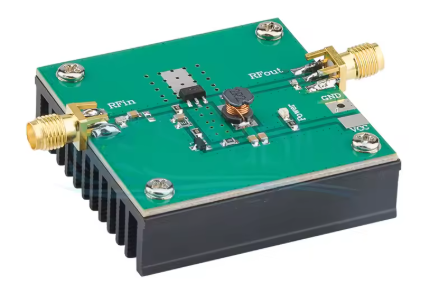

kleine Endstufe für 433 MHz

433 MHz 5 W HF-Breitband-Low-Power-Verstärker, stabile Leistung und hohe Genauigkeit, 5–7,2 V
12,69 €

https://de.aliexpress.com/item/1005008298814421.html?spm=a2g0o.productlist.main.14.
2f5aMml2Mml2ly&algo_pvid=84f19c6d-5795-4f76-a02f-2083b666a4df&algo_exp_id=84f19c6d-
5795-4f76-a02f-2083b666a4df-13&pdp_ext_f=%7B%22order%22%3A%2213%22%2C%22eval%
22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21
EUR%2112.69%2112.69%21%21%2114.44%2114.44%21%400b88a96117880025865648907
e0eb1%2112000044538254015%21sea%21DE%213971682768%21X%211%210%21n_
tag%3A-29919%3Bd%3A963a937c%3Bm03_new_user%3A-29895&curPageLogUid=u0kt0s
NUER4q&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005008
298814421%7C_p_origin_prod%3A


Durch das Koaxkabel RG-174 ist auf UHF eine deutliche Dämpfung vorhanden und man
kann mit dieser Endstufe etwa mit 1 bis 2W an der Antenne rechnen. Diese Kombination habe ich
selber in meinem Auto eingebaut und es funktioniert sehr stabil. Falls nach Alternativen gesucht wird,
gebe ich zu bedenken, das aus dem Modul 100mW, also 20 dBm rauskommen. Mit RG-174 zur
Endstufe, muss diese minimal 50mW vertragen ohne zu übersteuern.
Falls Jemand eine gute Alternative findet, dann sagt mir bitte Bescheid.

notwendiger Wandler 7.5V 2A von 12V DC

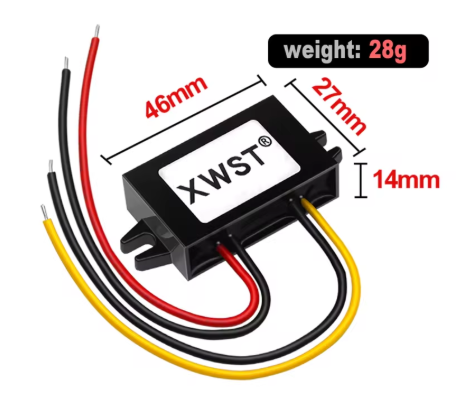

XWST DC 12V zu 3,3V 3,7V 4,2V 6V 7,5V 9V Step-Down-Stromwandler 1~10A Buck-Konverter
Wasserdichtes Spannungsreglermodul  - 5,59 €

https://de.aliexpress.com/item/1005008755708666.html?spm=a2g0o.order_list.order_list_main.
191.73095c5fOnvVkM&gatewayAdapt=glo2deu

oder

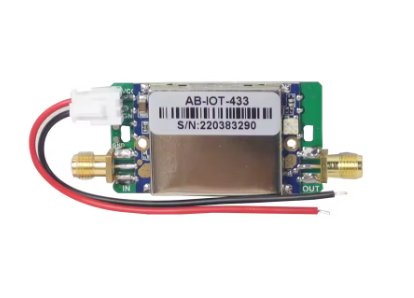

High Gain 433 MHz 510 MHz 868 MHz für Lora Signal Booster Sender Empfang
2-Wege-Leistungsverstärker Signalverstärkungsmodul - 20,59 €

https://de.aliexpress.com/item/1005008158584520.html?spm=a2g0o.productlist.main.43.5c7dIWSE
IWSEnH&algo_pvid=efd7ac60-528a-4fc4-849c-9040521590f9&algo_exp_id=efd7ac60-528a-4fc
4-849c-9040521590f9-40&pdp_ext_f=%7B%22order%22%3A%221440%22%2C%22eval%22%
3A%221%22%2C%22orig_sl_item_id%22%3A%221005008158584520%22%2C%22orig_item_id
%22%3A%221005008119563799%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi
=6%40dis%21EUR%2142.90%2120.59%21%21%21327.98%21157.41%21%400b0fed2b17880
041688424279e0f66%2112000044031779998%21sea%21DE%213971682768%21X%211%210
%21n_tag%3A-29919%3Bd%3A963a937c%3Bm03_new_user%3A-29895&curPageLogUid=vE9
n7rguSk4w&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A10050081
58584520%7C_p_origin_prod%3A1005008119563799


oder nur zum löten:

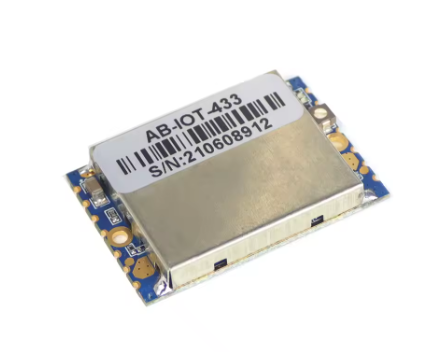

High Gain 433 MHz 510 MHz 868 MHz für Lora Signal Booster Sender Empfang
2-Wege-Leistungsverstärker Signalverstärkungsmodul   -  17,19 €

https://de.aliexpress.com/item/1005008119563799.html?spm=a2g0o.tm1000063736.app
PushSupportRecommend.4.202920aaie0ucr&gps-id=appPushSupportRecommend&sc
m=1007.67346.516851.0&scm_id=1007.67346.516851.0&scm-url=1007.67346.516851.0&p
vid=28be78b1-f0c0-485f-bf01-fb4eb09399c2&_t=gps-id%3AappPushSupportRecommen
d%2Cscm-url%3A1007.67346.516851.0%2Cpvid%3A28be78b1-f0c0-485f-bf01-fb4eb09399
c2%2Ctpp_buckets%3A668%232846%238116%232002&pdp_ext_f=%7B%22order%22%3
A%221144%22%2C%22eval%22%3A%221%22%2C%22sceneId%22%3A%2257346%22%2
C%22fromPage%22%3A%22recommend%22%7D&pdp_npi=6%40dis%21EUR%217.50
%216.79%21%21%2157.37%2151.92%21%40210398e917880127561672601e10d1%2112
000043869448470%21rec%21DE%213971682768%21X%211%210%21n_tag%3A-29919
%3Bd%3A963a937c%3Bm03_new_user%3A-29895%3BpisId%3A5000000215952606&
tparam-url=scene%3AappPushSupportRecommend%7Cquery_from%3A%7Cx_objec
t_id%3A1005008119563799%7C_p_origin_prod%3A


Dieses Modul geht auch für Meshcom, denn es hat auch einen Vorverstärker für Empfang und schaltet
automatisch beim Senden um. Hier könnte der Spannungswandler 5V für das LoRa-Modul genommen
werden, wenn genügend Strom zur Verfügung steht.


Antennen 433 MHz:

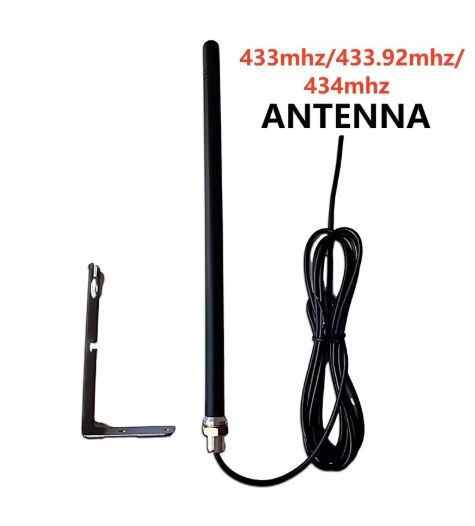

Für Geräte Tor, Garagentor externe Antenne. für 433,92 MHz Garagenfernbedienung 433 MHz Signalantenne
6,99 €

https://de.aliexpress.com/item/1005006841073612.html?spm=a2g0o.productlist.main.23.1b1dRtG9RtG9Rc&algo_
pvid=c2991f07-6205-472d-947b-e3d068bea542&algo_exp_id=c2991f07-6205-472d-947b-e3d068bea542-
20&pdp_ext_f=%7B%22order%22%3A%22736%22%2C%22spu_best_type%22%3A%22price%22%2C%2
2eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EUR%217.
65%216.99%21%21%2158.52%2153.44%21%400b884c0217879978394847904e0f71%211200003848009
7584%21sea%21DE%213971682768%21X%211%210%21n_tag%3A-29919%3Bd%3A963a937c%3Bm03_
new_user%3A-29895%3BpisId%3A5000000215989496&curPageLogUid=ihaODqXEhRKi&utparam-url=s
cene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005006841073612%7C_p_origin_prod%3A


oder

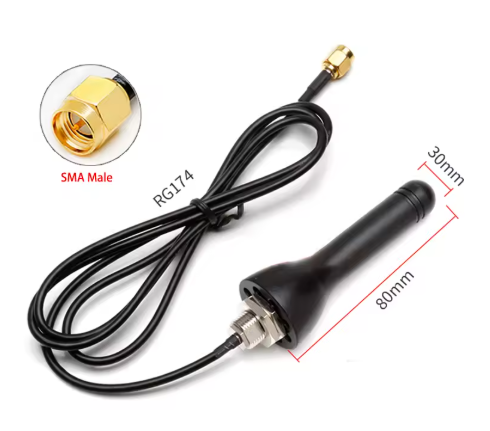

Wasserdichte DTU-Schrankantenne für den Außenbereich, GSM 433 m, 2,4 G, 4 G,
optionaler Signalverstärker mit großer Reichweite, 5 dBi, High-Gain-Verstärker, SMA-Stecker, 1 m - 6,29 €

https://de.aliexpress.com/item/1005009104599156.html?spm=a2g0o.productlist.main.9.5b35Xa8MXa8MyE&algo_
pvid=a64aeb1a-cbf6-4fc5-bff5-41d4d5b6265a&algo_exp_id=a64aeb1a-cbf6-4fc5-bff5-41d4d5b6265a-8&pdp_ext_
f=%7B%22order%22%3A%22167%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%
22%7D&pdp_npi=6%40dis%21EUR%217.77%216.99%21%21%2159.40%2153.44%21%4021038c6f1787999660
4155078e0d72%2112000047926706588%21sea%21DE%213971682768%21X%211%210%21n_tag%3A-29919%
3Bd%3A963a937c%3Bm03_new_user%3A-29895&curPageLogUid=TvmSd63obGwp&utparam-url=scene%3Asear
ch%7Cquery_from%3A%7Cx_object_id%3A1005009104599156%7C_p_origin_prod%3A


oder

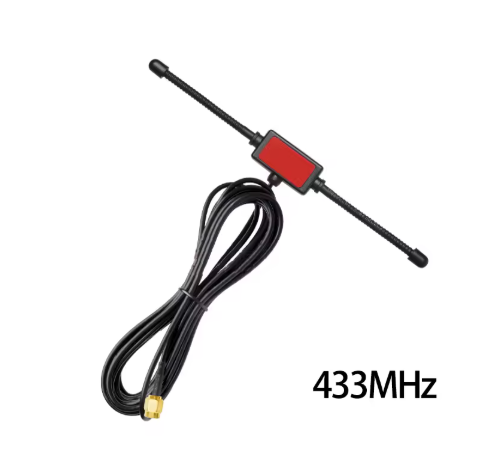

433MHz GSM Patch Antenne 5dbi Außen Long Range Omni Signal Booster Ampilter
TS9 SMA für Ham Radio Drone DTU modul Smart Home - 6,29 €

https://de.aliexpress.com/item/1005004217783933.html?spm=a2g0o.productlist.main.49.5b35Xa8MXa8MyE&algo_
pvid=a64aeb1a-cbf6-4fc5-bff5-41d4d5b6265a&algo_exp_id=a64aeb1a-cbf6-4fc5-bff5-41d4d5b6265a-44&pdp_e
xt_f=%7B%22order%22%3A%2252%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22searc
h%22%7D&pdp_npi=6%40dis%21EUR%216.29%216.29%21%21%2148.09%2148.09%21%4021038c6f17879
996604155078e0d72%2112000028415774335%21sea%21DE%213971682768%21X%211%210%21n_tag%3
A-29919%3Bd%3A963a937c%3Bm03_new_user%3A-29895&curPageLogUid=0gylt4OIpUz6&utparam-url=sce
ne%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005004217783933%7C_p_origin_prod%3A7Cx_obje
ct_id%3A1005007501057258%7C_p_origin_prod%3A


oder

SX1268 LoRa 433 MHz RS485 Halbduplex 30 dBm Long Range 10 km Modbus-Relais
LBT Din-Rail Hochleistungs-Wireless-Datenübertragung - 7,59 €

https://de.aliexpress.com/item/1005009073431945.html?spm=a2g0o.productlist.main.24.6a49VdV2VdV2sb&algo_
pvid=f7cf96aa-98f3-4045-9631-e1a38313bf7d&aem_p4p_detail=202608290340242536217148006400000307
882&algo_exp_id=f7cf96aa-98f3-4045-9631-e1a38313bf7d-23&pdp_ext_f=%7B%22order%22%3A%2249%2
2%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EU
R%217.61%217.59%21%21%218.66%218.64%21%402103810f17880000240715489e0e75%211200005864
0035645%21sea%21DE%213971682768%21X%211%210%21n_tag%3A-29919%3Bd%3A963a937c%3Bm
03_new_user%3A-29895&curPageLogUid=ouVmnpLuUYXy&utparam-url=scene%3Asearch%7Cquery_from%
3A%7Cx_object_id%3A1005009073431945%7C_p_origin_prod%3A&search_p4p_id=202608290340242536
217148006400000307882_7


oder

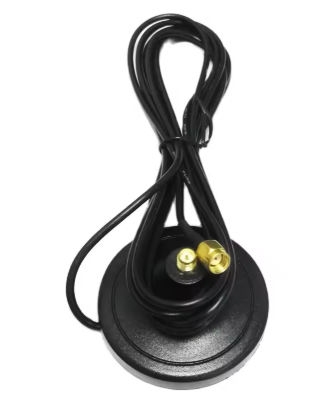

2,4 GHz Antenne Basis Mit 3m Verlängerung Kabel RP-SMA Stecker Magnetische Haushalt für Router Netzwerk Karte
5,59 €

https://de.aliexpress.com/item/1005004411718857.html?spm=a2g0o.order_list.order_list_main.271.73095c5fOnv
VkM&gatewayAdapt=glo2deu


Diese Antenne bzw. Magnet-Fuß mit Kabel, ist universell und man kann, so wie ich es auf meinem Auto getan habe,
einen sma-Stecker nehmen und 2 Kupferdrähte mit den entsprechenden Abmessungen anlöten und mit einem
mini1300 auf gutes SWR auf 433 MHz abgleichen. Generell müssen die Antennen gemessen werden!


Technik für das 433,755 MHz iGate

Hier für reicht das gleiche Modul, welches auch für Meshcom genommen wird.

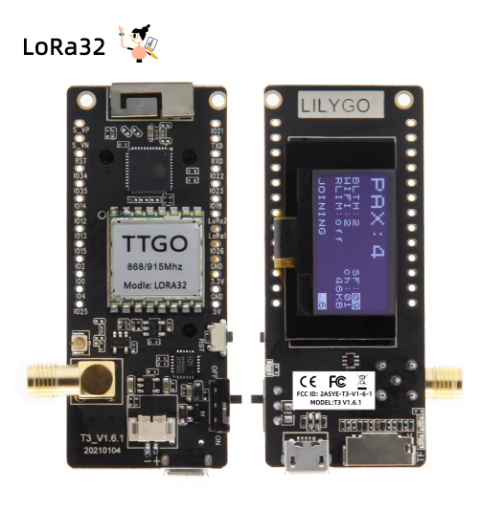

LILYGO® LoRa32 V2.1 esp32 lora entwicklungs board, sx1276 sx1278 modul, 2,1 mhz 433mhz 868mhz,
915 zoll oled, diy wifi bluetooth

https://de.aliexpress.com/item/1005003062523617.html?spm=a2g0o.order_list.order_list_main.318.54775c
5fwXOPZS&gatewayAdapt=glo2deu

etwa 20,- €


Es ist ein Netzteil für 5V 0,5A zum stationären Betrieb nötig.

porgrammieren nur mit einem usb-Kabel mit dem Chrome-Bowser auf
https://richonguzman.github.io/lora-igate-web-flasher/installer.html


Um die Reichweite zu erhöhen, sollte man das originale Antennchen gegen eine gute Antenne tauschen, die
möglichst hoch und frei monitiert werden soll. Ich beschreibe nun, was ich gekauft und gemacht habe. Dazu
wieder die originalen Suchnamen von aliexpress zum besseren finden.

RG174 Kabel SMA Stecker Auf SMA Stecker Weiblich RPSMA Schott Stecker
Verlängerung DRAHT RF Koaxial Coax Jumper RG316 Zopf 10M

https://de.aliexpress.com/item/1005005547021161.html?spm=a2g0o.order_list.order_list_
main.117.54775c5fwXOPZS&gatewayAdapt=glo2deu

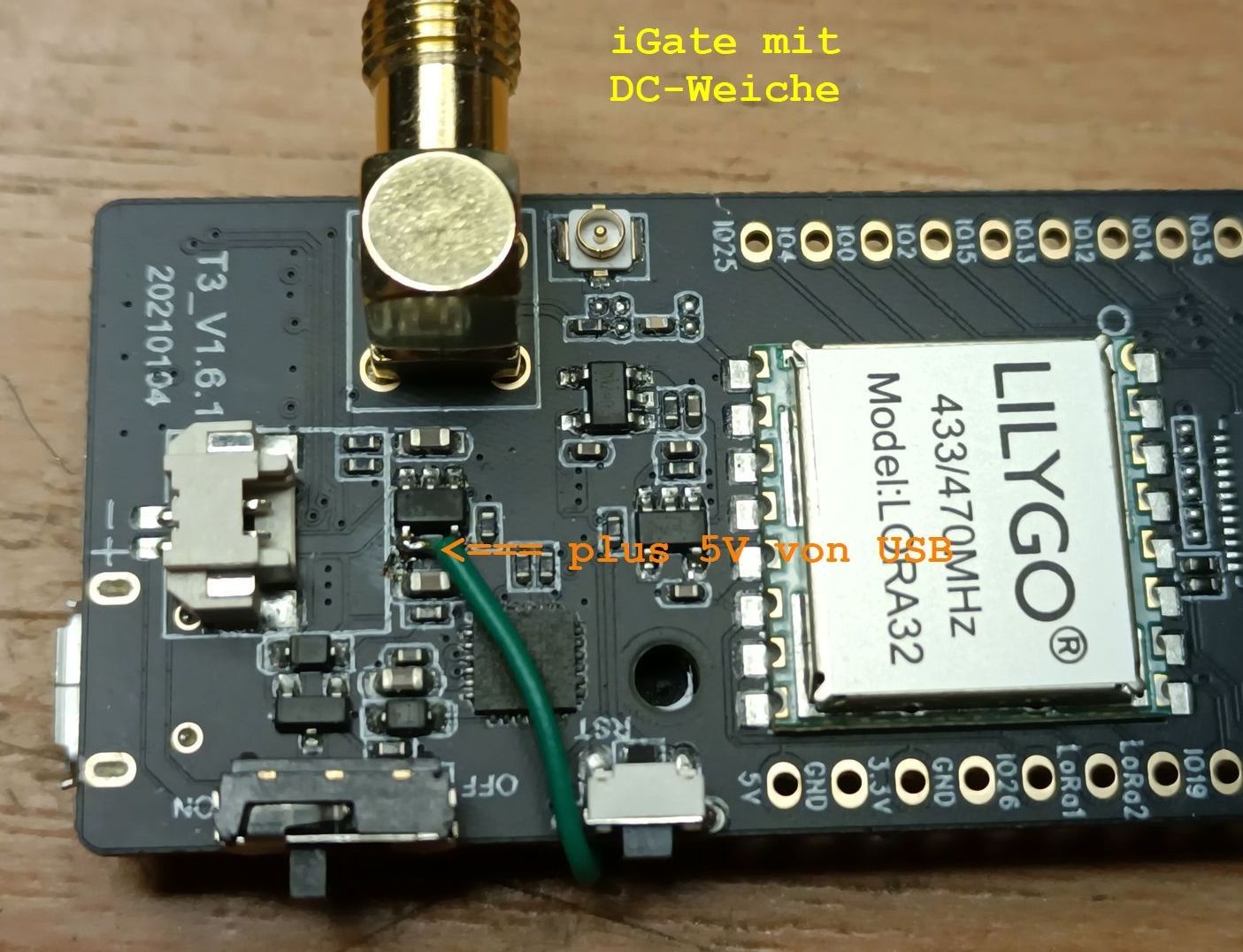

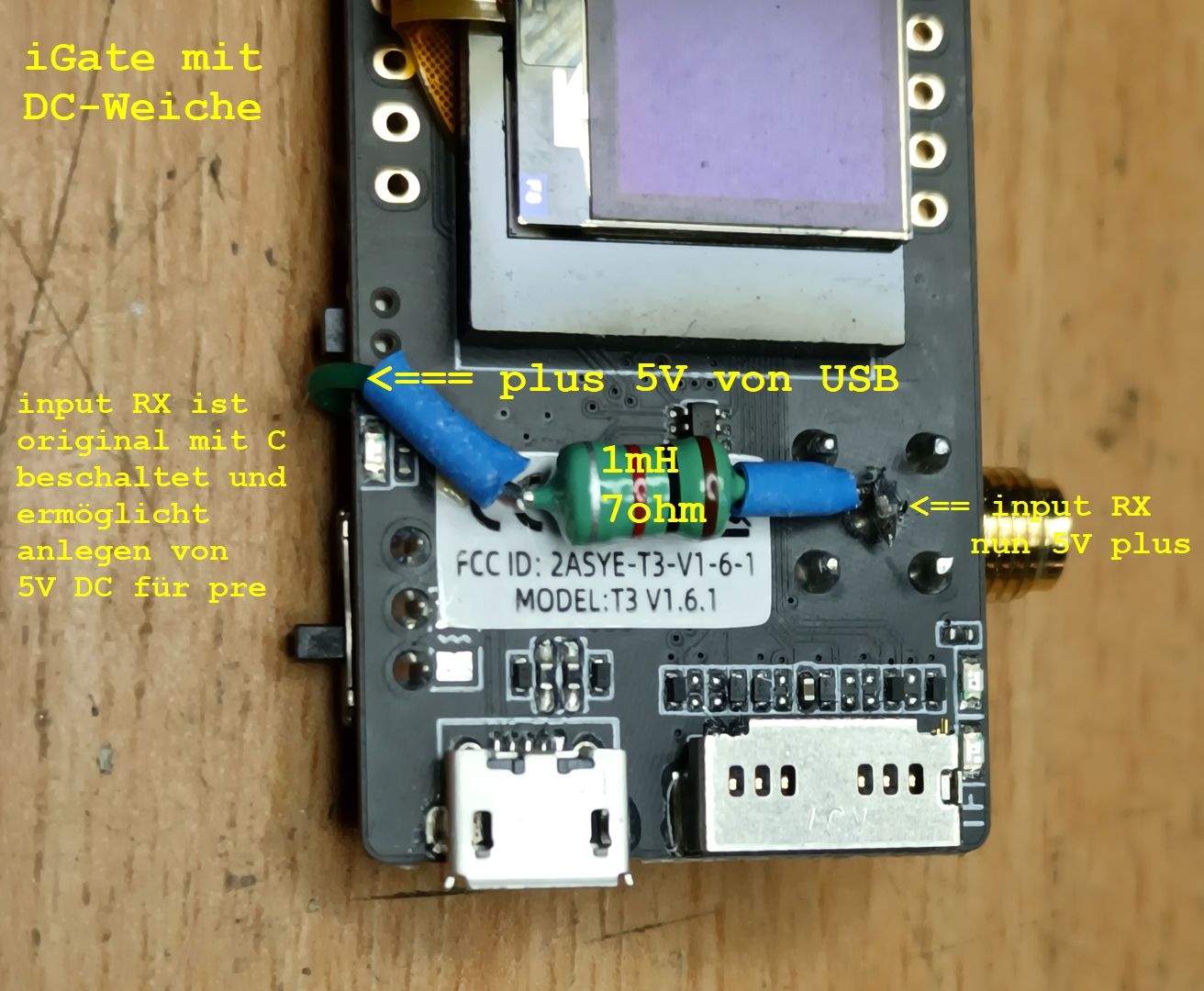

Es geht aber auch bis maximal 40m RG-174 mit dem angegebenen Vorverstärker,  dann vielleicht etwas
mehr als 5V einspeisen, also 5,5V zum Beispiel, so das am iGate 5,0V DC zu messen sind.

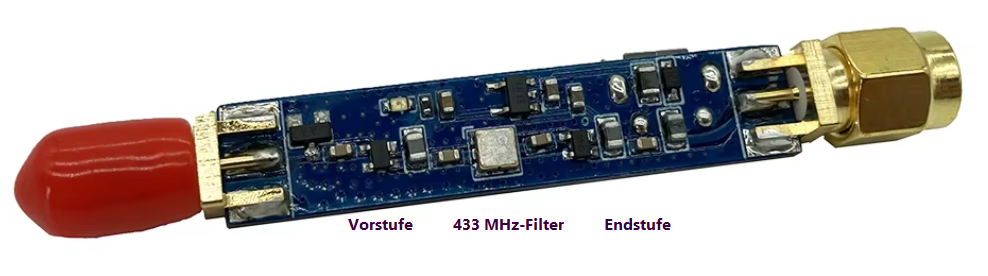

Vorverstärker

137 MHz SAW BPF Bandpassfilterverstärker 433 MHz 1090 MHz 1690 MHz

https://de.aliexpress.com/item/1005002610116321.html?spm=a2g0o.order_list.order_list_main.
133.54775c5fwXOPZS&gatewayAdapt=glo2deu

16,99 €


Selbstverständlich die Variante mit dem Filter für 433 MHz kaufen. Vor dem Bandpassfilter für 433 MHz sitzt
noch eine rauscharme Vorstufe, die nun direkt an die Antenne kommt. Die Anschlüsse müssen nicht
genutzt werden. Löten ist die stabilere Variante mit kurzen Wegen. Am Eingang die Mantelwellensperre
und am Ausgang das RG-174. Dieser Verstärker macht über 30dB Verstärkung auf UHF.

Dieser wird ins Gehäuse an der Antenne mit einer Mantelwellensperre montiert.

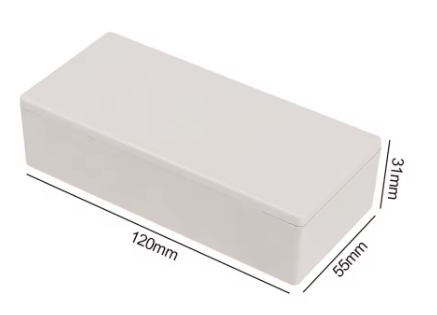

Kunststoff Wasserdicht Schwarz/Weiß DIY Gehäuse Instrumentenkoffer
Kunststoff Elektronische Projektbox Elektrozubehör -  3,15 €

https://de.aliexpress.com/item/1005008089638095.html?spm=a2g0o.productlist.main.9.135fzKdyzKdyXe&algo_
pvid=bd701616-340d-4181-a8ab-007cd4cfc408&algo_exp_id=bd701616-340d-4181-a8ab-007cd4cfc408-8&
pdp_ext_f=%7B%22order%22%3A%22706%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3
A%22search%22%7D&pdp_npi=6%40dis%21EUR%212.05%212.05%21%21%2115.67%2115.67%21%40
2103828617880369831526085e0cd6%2112000043655090932%21sea%21DE%213971682768%21X%211
%210%21n_tag%3A-29919%3Bd%3A963a937c%3Bm03_new_user%3A-29895&curPageLogUid=IsAYj6GE
Yk99&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005008089638095%7C_p_o
rigin_prod%3A


HF-Ferritkern FT50 43 o.ä. hinter der Antenne die Mantelwellensperre nur 3 oder mehr Wdg RG-174 o.ä.

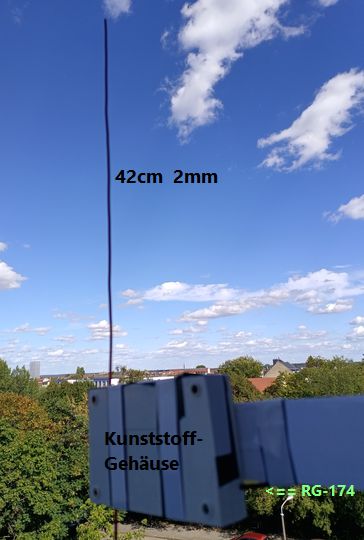

stationäre Antenne für das iGate

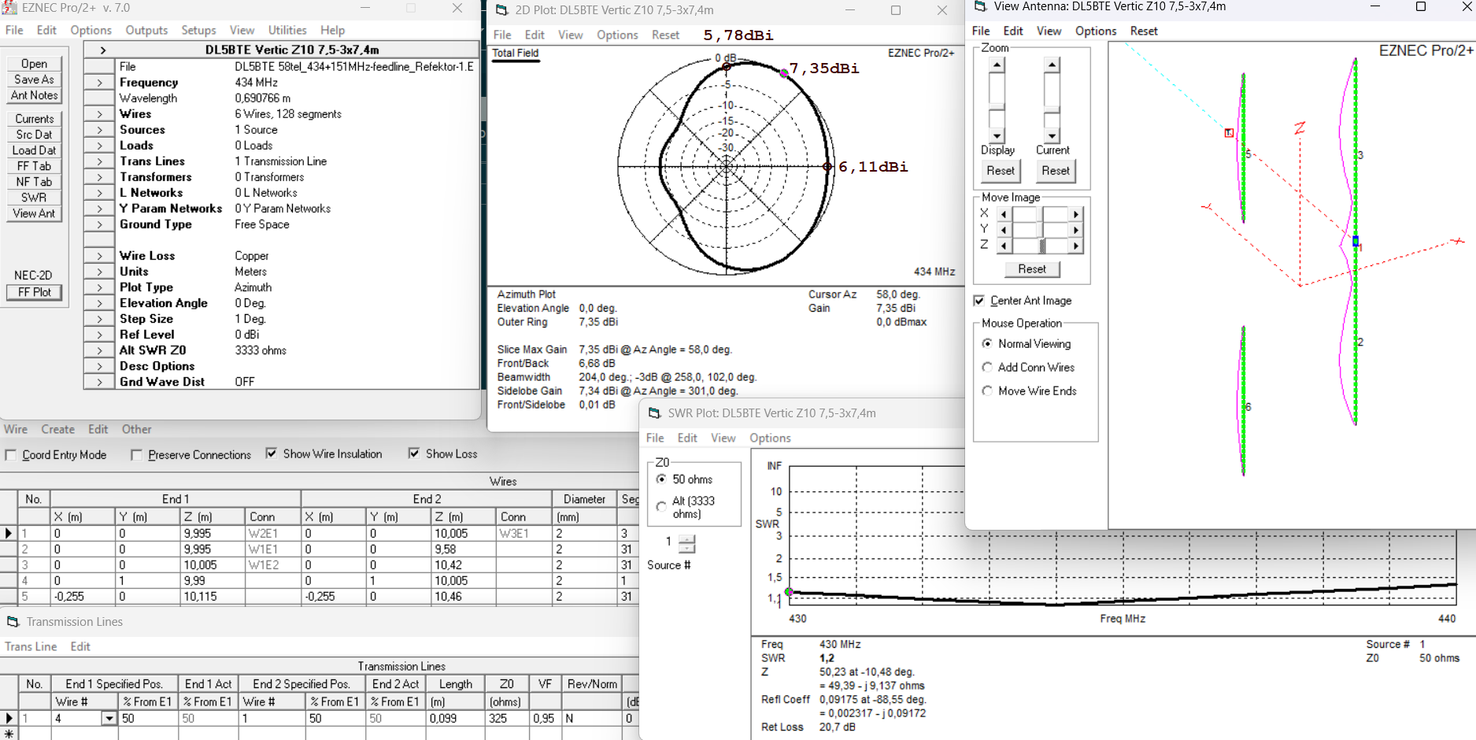

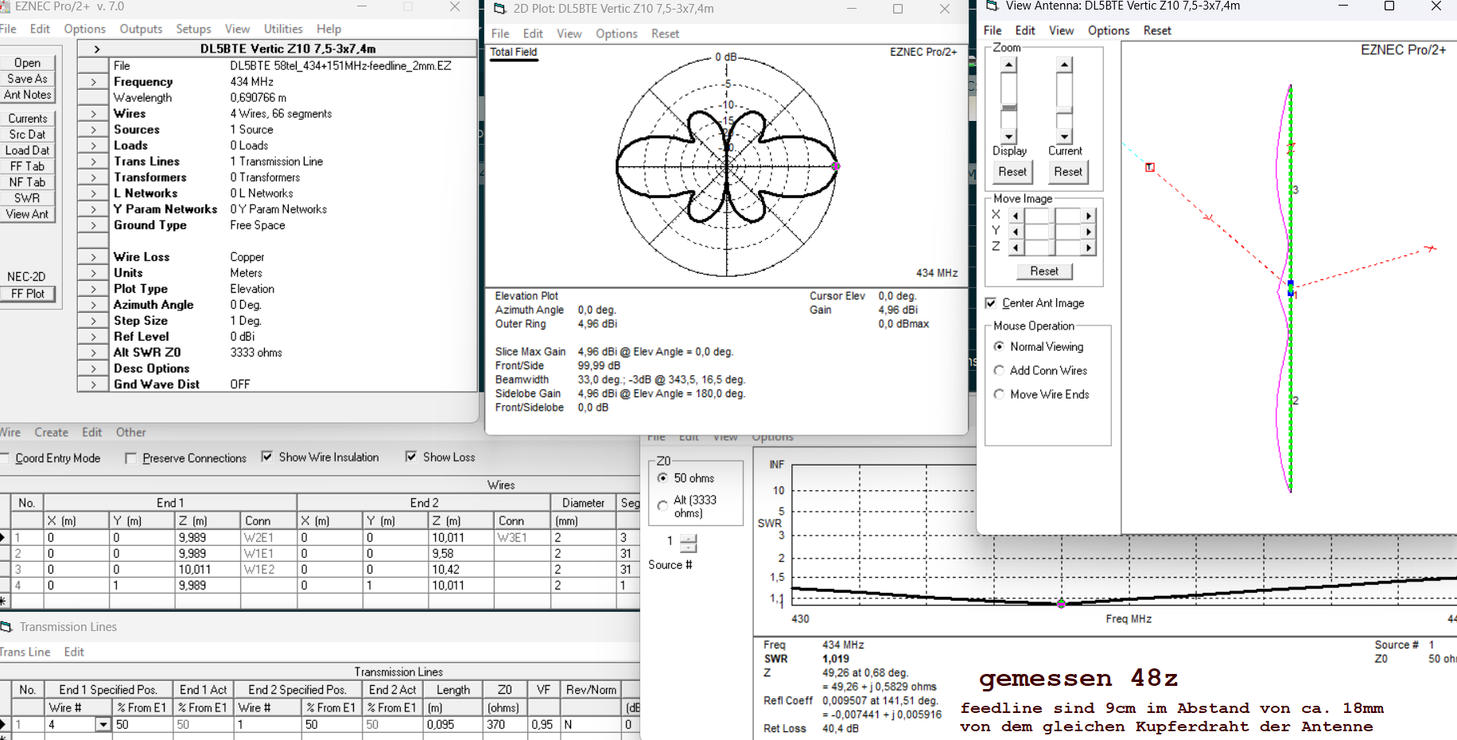

Ich habe einen Prototyp einer doppelten 5/8tel für 433 MHz gebaut, der mechanisch weiter optimiert werden
kann, aber so trotzdem erst mal sehr gut funktioniert. Es werden 2 x 42+9cm 2mm Kupferlackdraht als Antenne und
sym. Leitung aus einem Draht gebaut. Der Draht wird im Winkel von 90° nach 9cm gebogen und mit dem anderen
Strahler in ein Gehäuse geklebt.



Mit der Länge und dem Abstand der Leitung kann man auf 50z auf 434 MHz abgleichen.
Vor dem anlöten der Mantelwellensperre für den Vorverstärker kann man zuerst ein Kabel
fertig machen und den genauen Punkt für die 50z messen. Dann schneidet man das Kabel
kurz hinter dem Ringkern ab und lötet dort den Vorverstärker an.
An seinem Ausgang kommen die 10m oder mehr RG-174.


EZNEC-file


Möchte man eine Richtung ausblenden, bzw. den Gewinn in drei Richtungen erhöhen können 2 Reflektoren an die
doppelte 5/8tel Antenne angebracht werden.



EZNEC-file

Die Gewinnangaben sind im freien Raum angegeben.  Wird eine Antenne sehr hoch über dem Boden montiert
ergeben sich hohe Gewinne mit kleiner Elevation bis zu 15 dBi.



Die DC-Einspeisung kann direkt am Modul gebaut werden.
Der Antenneneingang vom Modul hat einen C und so kann die Spannung für den Vorverstärker über eine
1...10mH Drossel angelegt werden.
